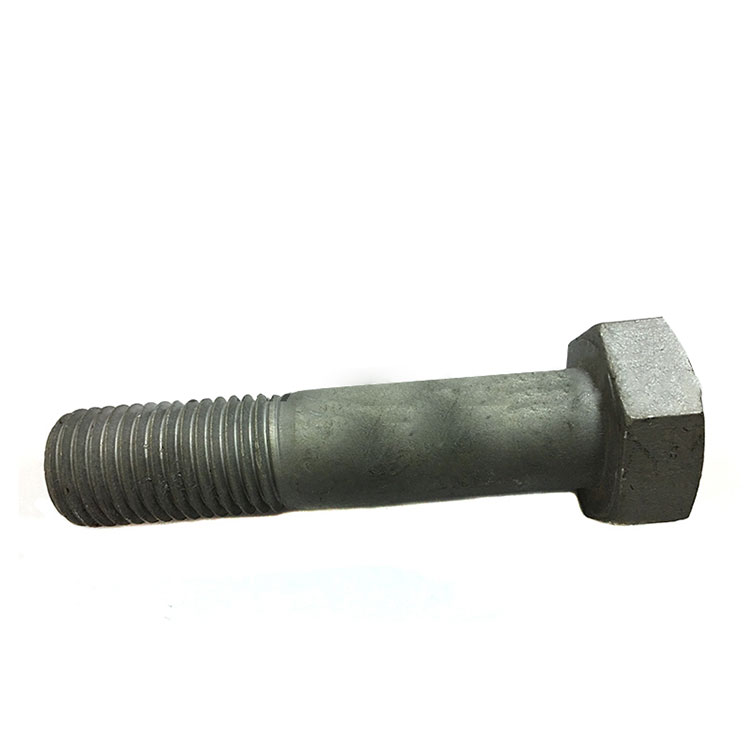

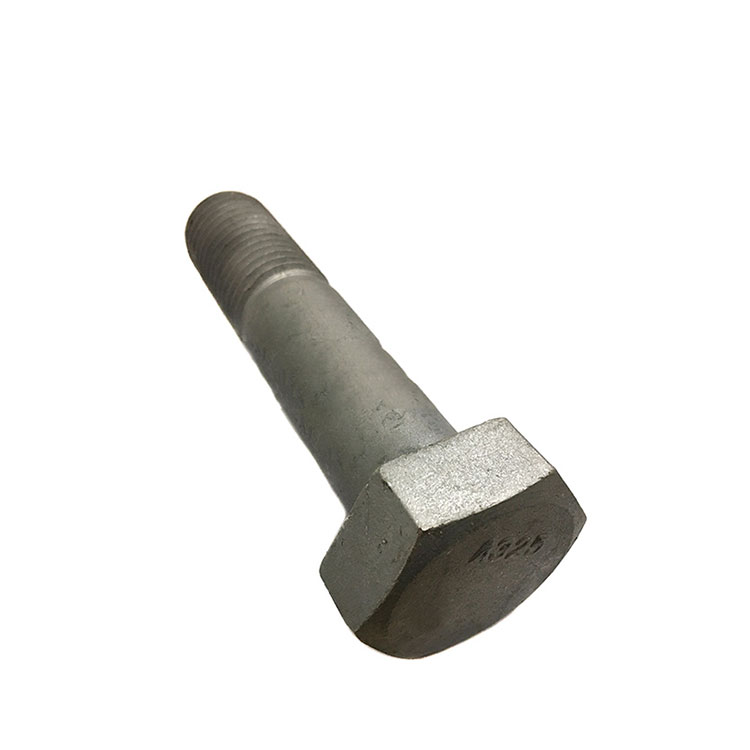

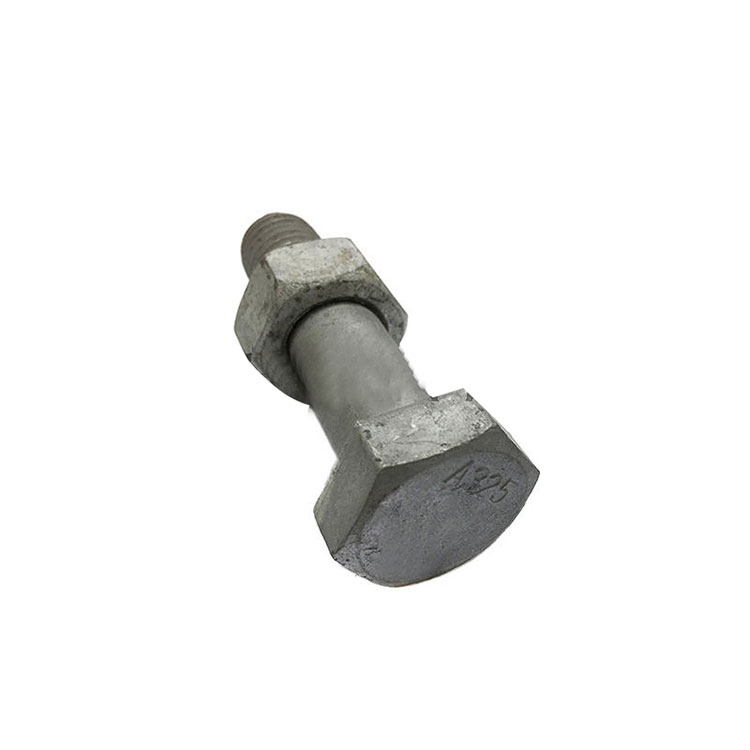

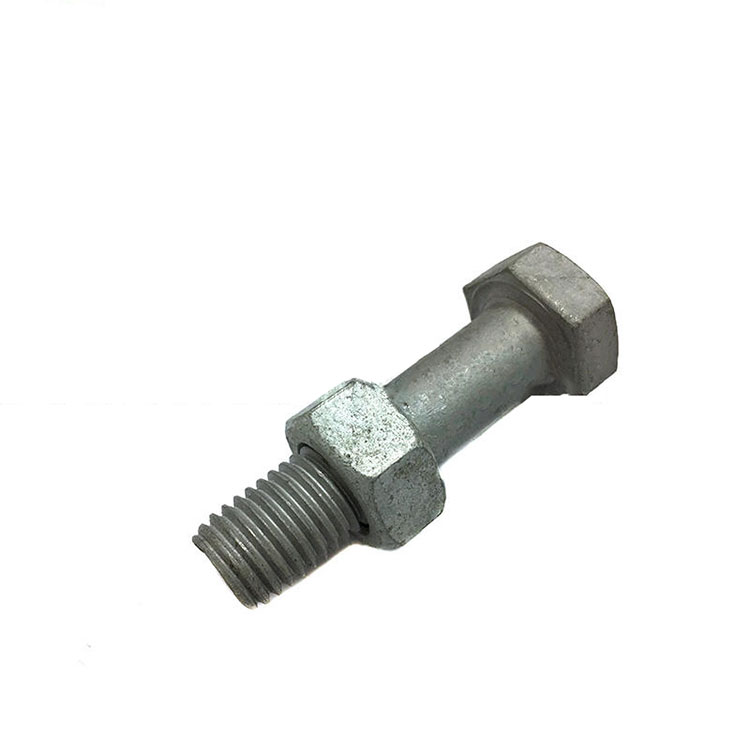

ஹெவி ஹெக்ஸ் போல்ட்கள் ஒரு நிலையான (முடிவு) ஹெக்ஸ் தலையை விட பெரியதாக இருக்கும். நிலையான ஹெவி ஹெக்ஸ் போல்ட்கள் குறைந்த மற்றும் நடுத்தர கார்பன் எஃகு மூலம் செய்யப்படுகின்றன. பெரிய தலையானது ஒரு பெரிய தாங்கி மேற்பரப்பை வழங்குகிறது, இது அதிக பரப்பளவில் கிளாம்பிங் சுமையை விநியோகிக்கிறது.
ஹெவி ஹெக்ஸ் கட்டமைப்பு போல்ட்கள் எஃகு-எஃகு கட்டமைப்பு இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன. இதன் விளைவாக, அவை பொதுவாக மிகவும் குறுகியதாக இருக்கும். A325 மற்றும் A490 விவரக்குறிப்புகள் ஆங்கர் போல்ட் உட்பட பொதுவான பயன்பாடுகளுக்காக அல்ல. இந்த விண்ணப்பங்களில், A325 க்கு A449 மற்றும் A490 க்கு A354 கிரேடு BD இன் மாற்றீடுகள் பரிசீலிக்கப்பட வேண்டும்.
ஹெவி ஹெக்ஸ் கட்டமைப்பு போல்ட்கள் எஃகு-எஃகு கட்டமைப்பு இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன. ASTM A325 மற்றும் A490 விவரக்குறிப்புகள் 1/2 "விட்டம் முதல் 1-1/2" விட்டம் வரை அதிக வலிமை கொண்ட ஹெக்ஸ் கட்டமைப்பு போல்ட்களை உள்ளடக்கியது. இந்த போல்ட்கள் கட்டமைப்பு இணைப்புகளில் பயன்படுத்தப்பட வேண்டும், எனவே நிலையான ஹெக்ஸ் போல்ட்களை விட சிறிய நூல் நீளம் கொண்டது. A325 மற்றும் A490 விவரக்குறிப்புகள் பொதுவான பயன்பாடுகளுக்காக அல்ல.
ASTM A490 விவரக்குறிப்பு, குறைந்தபட்சம் 150 ksi இழுவிசையுடன் 1/2" விட்டம் முதல் 1-1/2" விட்டம் வரையிலான க்யூன்ச்ட் மற்றும் டெம்பர்ட், அலாய் ஸ்டீல், ஹெவி ஹெக்ஸ் ஸ்ட்ரக்ச்சுரல் போல்ட்களை உள்ளடக்கியது. A490 போல்ட்கள் பயன்பாடு மற்றும் பரிமாணங்களில் A325 Hex Cap Screws கனரக ஹெக்ஸ் கட்டமைப்பு போல்ட்களைப் போலவே இருக்கும், ஆனால் நடுத்தர கார்பன் எஃகுக்கு பதிலாக அலாய் ஸ்டீலில் இருந்து தயாரிக்கப்படுகின்றன, இதன் விளைவாக அதிக வலிமை கொண்ட ஃபாஸ்டென்சர் கிடைக்கும்.
போல்ட் நீள சகிப்புத்தன்மை | ||||
பெயரளவு நீளம், இல். | பெயரளவு அளவு, இல். | |||
1⁄2 | 5⁄8 | 3⁄4 முதல் 1 வரை | 11⁄8 முதல் 11⁄2 வரை | |
6 அங்குலம் வரை. | -0.12 | -0.12 | -0.19 | -0.25 |
6 அங்குலத்திற்கு மேல். | -0.19 | -0.25 | -0.25 | -0.25 |
ஹெவி ஹெக்ஸ் போல்ட்ஸ் - மெக்கானிக்கல் பண்புகள் | |||
தரம் | அளவு | இழுவிசை ksi நிமிடம் | மகசூல் ksi நிமிடம் |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | 2 1/2 வரை | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
போல்ட் விட்டம் | D | F | C | H | T | |||||
உடல் விட்டம் | பிளாட் முழுவதும் அகலம் | மூலைகள் முழுவதும் அகலம் | உயரம் | நூல் நீளம் | ||||||
அதிகபட்சம் | அடிப்படை | அதிகபட்சம் | குறைந்தபட்சம் | அதிகபட்சம் | குறைந்தபட்சம் | அடிப்படை | அதிகபட்சம் | குறைந்தபட்சம் | அடிப்படை | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
